Packet Tracer : Membuat Jaringan dengan Tiga Router

Posting Komentar

Mempersiapkan Perangkat

Pada praktek kali ini perangkat/ peralatan yang kita perlukan adalah

  • 3 Router-PT-Empty
  • 3 Switch-PT dan
  • 3 PC

Membuat Skema Jaringan

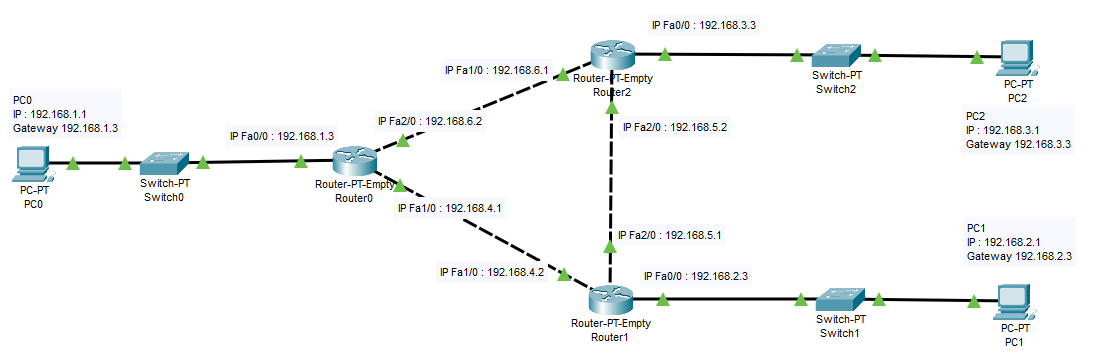

Buat skema jaringan seperti di bawah ini untuk memudahkan kita mengatur IP Addres pada masing-masing router dan client.

Pengaturan dan Pengalamatan Perangkat

Mengatur IP Address pada Router

Device Interface IP Address
Router0 FastEthernet0/0 192.168.1.3
FastEthernet1/0 192.168.4.1
FastEthernet2/0 192.168.6.2
Router1 FastEthernet0/0 192.168.2.3
FastEthernet1/0 192.168.4.2
FastEthernet2/0 192.168.5.1
Router2 FastEthernet0/0 192.168.3.3
FastEthernet1/0 192.168.6.1
FastEthernet2/0 192.168.5.2

Mengatur IP Address pada PC

Device Interface IP Address
PC0 FastEthernet0 192.168.1.1 (Gateway 192.168.1.3)
PC1 FastEthernet0 192.168.2.1 (Gateway 192.168.2.3)
PC2 FastEthernet0 192.168.3.1 (Gateway 192.168.3.3)

Mengatur Static Routing

Mengatur Static Routing Pada Router0. Buka Router0, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.2.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.4.2
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router0

Mengatur Static Routing Pada Router0. Buka Router0, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.3.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.6.1
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router0

Mengatur Static Routing Pada Router1. Buka Router1, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.1.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.4.1
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router1

Mengatur Static Routing Pada Router1. Buka Router1, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.3.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.5.2
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router1

MengaturStatic Routing Pada Router2. Buka Router2, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.1.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.6.2
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router2

Mengatur Static Routing Pada Router2. Buka Router2, kemudian :

  1. Pilih Config
  2. Pilih Static
  3. Masukkan Network 192.168.2.0
  4. Masukkan Mask 255.255.255.0
  5. Masukkan Next Hop 192.168.5.1
  6. Klik Add
  7. Muncul Network Address yang dihubungkan melalui Router2

Menguji Hasil Rancangan

Menguji hasil rancangan, apakah antara PC satu dengan lainnya saling terhubung. Lakukan pengiriman pesan dari PC0 ke PC1, PC0 ke PC2, dan PC1 ke PC2. Jika semua PC sudah saling terhubung, maka status pengiriman pesan berhasil.
